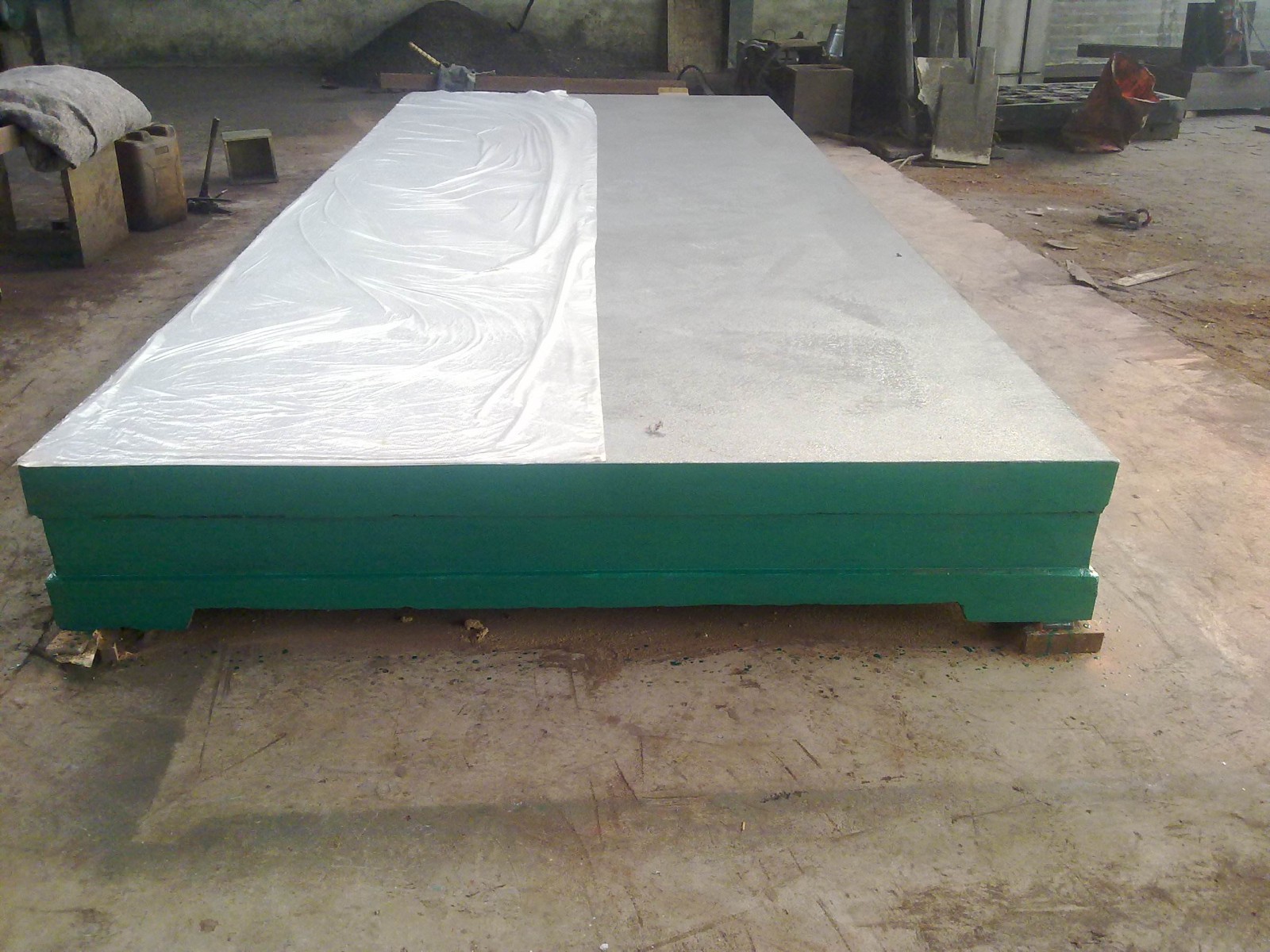

铸铁平台回火温度是多少？

一、核心回火温度

• 去应力回火（时效）：540–560℃（常用 550℃）

• 保温时间：4–8 小时（大型件取上限）

• 升温：≤60℃/h；降温：≤30℃/h；出炉：≤200℃

二、不同工艺与温度区间

• 去应力退火（常规）：500–560℃

  主要取消铸造 / 加工内应力、稳定尺寸，不改变基体组织。

• 高温回火（软化 / 石墨化）：600–700℃

  用于降低硬度、实际效果为主切削性，会导致强度下降。

• 中温回火（弹性 / 韧性）：350–500℃

  较少用于平台，多用于要求弹性的厚壁件。

三、工艺要点

• 温度过高（>560℃）易石墨化、硬度下降、强度降低。

• 温度过低则去应力不充分，易变形。

• 精度适宜平台常做二次回火（毛坯 + 粗加工后），进一步稳定精度。

• 联系人：刘兰兰   19131744556   同微信
