铸铁件在生产与使用过程中，常会遭遇裂纹、气孔或损坏等问题，导致零件报废，这无疑是一种巨大的浪费。因此，掌握优良的用心服务技术，特别是焊接技术，对于铸铁件的合理用心服务显得尤为重要。焊接，作为一种效果的铸铁件用心服务方法，被广泛应用于实际生产中。接下来，我们将深入探讨铸铁件焊接的常用技巧及需注意的关键要点。

1.铸铁件焊接方法探讨

铸铁，以其高含炭量、众多杂质以及低塑性和较差的焊接性而闻名，这使得焊补后的铸铁件容易出现白口组织和裂纹。为了提升铸铁零件的焊补质量，我们需采取一系列效果优良措施。

2. 热焊法

热焊法是一种常用于铸铁件焊接的方法。通过采用这种方法，我们可以效果优良地降低铸铁件中的含炭量，从而减少白口组织的生成。同时，热焊法还能通过预热和后热处理来提升铸铁的塑性和焊接性，进一步减少裂纹的产生。在实施热焊法时，我们需要注意控制焊接过程中的温度，以确认焊补质量。

1. 在热焊法中，我们首先需要将工件预热至600～700℃的范围，并确认在补焊过程中温度不低于400℃。焊后，工件应缓慢冷却至室温，以减小焊接接头的温差和应力。此外，热焊法还能效果优良实际效果为主铸件的塑性，从而降低白口组织和裂纹产生的风险。

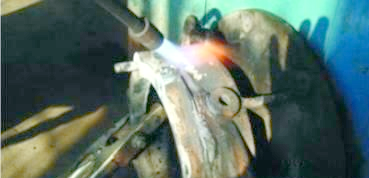

2. 常用的焊接方法包括气焊和焊条电弧焊。气焊时，我们通常选用铸铁气焊丝，如HS401或HS402，并配以焊剂CJ201来去除氧化物。这种焊接方法特别适合补焊中小型薄壁零件。对于厚度较大的铸铁零件，焊条电弧焊则比较适用，其中铸铁芯铸铁焊条Z248或钢芯铸铁焊条Z208是常用的选择。

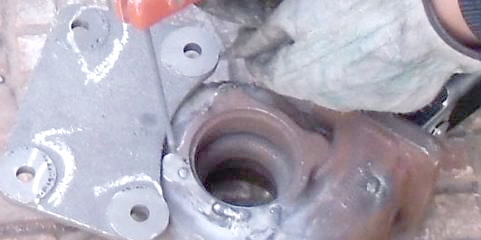

3. 热焊法的关键设备包括加热炉、焊炬以及电炉（如油炉或地炉）等。其焊接工艺主要分为三个步骤：首先是焊前准备和预热，这包括去除缺陷周围的油污和氧化皮，露出基体金属光泽，并开好坡口；其次是在炉中缓慢加热至600～700℃后进行施焊，过程中需注意控制火焰和熔池状态；之后是焊后冷却，一般采用随炉缓慢冷却或用石棉布（板）或炭灰覆盖的方式进行，以确认焊缝形成均匀组织并防止裂纹产生。
